Stijsbeveiliging: de kritieke verdedigingslinie voor elektrische veiligheid

Invoering

In moderne elektrische systemen is overspanningsbeveiliging een onmisbare veiligheidsmaatregel geworden. Of het nu gaat om residentiële voeding, industriële productie of fotovoltaïsche stroomopwekkingssystemen, onmiddellijke spanningsschommelingen kunnen leiden tot ernstige gevolgen. Dit artikel introduceert systematisch de principes, toepassingen en selectiecriteria van overspanningsbeveiliging om lezers te helpen een volledig inzicht te krijgen in deze vitale elektrische veiligheidstechnologie.

1. Waarom hebben we overspanningsbescherming nodig?

1.1 Gevaren van stijgingen

A golf(of elektrische toename) verwijst naar een plotselinge en ernstige fluctuatie in spanning of stroom, meestal die duurt van microseconden tot milliseconden, met spanningen die mogelijk duizenden volt bereiken. Deze voorbijgaande overspanningen zijn voornamelijk afkomstig van:

Blikseminslagen: directe of geïnduceerde bliksem

Rasterschommelingen: schakelsysteemschakelen, kortsluitfouten

Apparatuurbewerkingen: startups/shutdowns van grote motoren, transformatoromschakeling

1.2 potentiële risico's

Onbeschermde elektrische systemen worden geconfronteerd met meerdere risico's:

Apparatuurschade: afbraak van elektronische componenten, isolatiestoring

Gegevensverlies: storingen van server- en opslagapparaten

Productie -onderbrekingen: storingen van industriële controlesystemen

Brandrisico's: overspanning-geïnduceerde bogen en kortsluiting

1.3 Economische verliezen

Statistieken geven aan dat ongeveer 30% van de gevallen van schade aan elektrische apparatuur overspanningen is, wat resulteert in jaarlijkse economische verliezen voor miljarden dollars. Een goede overspanningsbeveiliging kan deze risico's aanzienlijk verminderen.

2. Waar moet de overspanningsbeveiliging worden geïnstalleerd?

2.1 Belangrijkste beschermingslocaties

Een robuuste strategie voor overspanningsbeveiliging maakt gebruik van een gelaagde aanpak:

Primaire bescherming (type 1)

Locatie: hoofddistributiepaneel inlaat

Functie: beschermt tegen directe blikseminslagen en grote pieken

Typische parameters: IMAX ≥ 50ka

Secundaire bescherming (type 2)

Locatie: subdistributiepanelen

Functie: beperkt de restspanning en biedt aanvullende bescherming

Typische parameters: IMAX ≥ 20Ka

Tertiaire bescherming (type 3)

Locatie: Apparaat front-end

Functie: biedt precisiebescherming voor gevoelige apparatuur

Typische parameters: IMAX ≥ 5KA

2.2 Speciale toepassingen

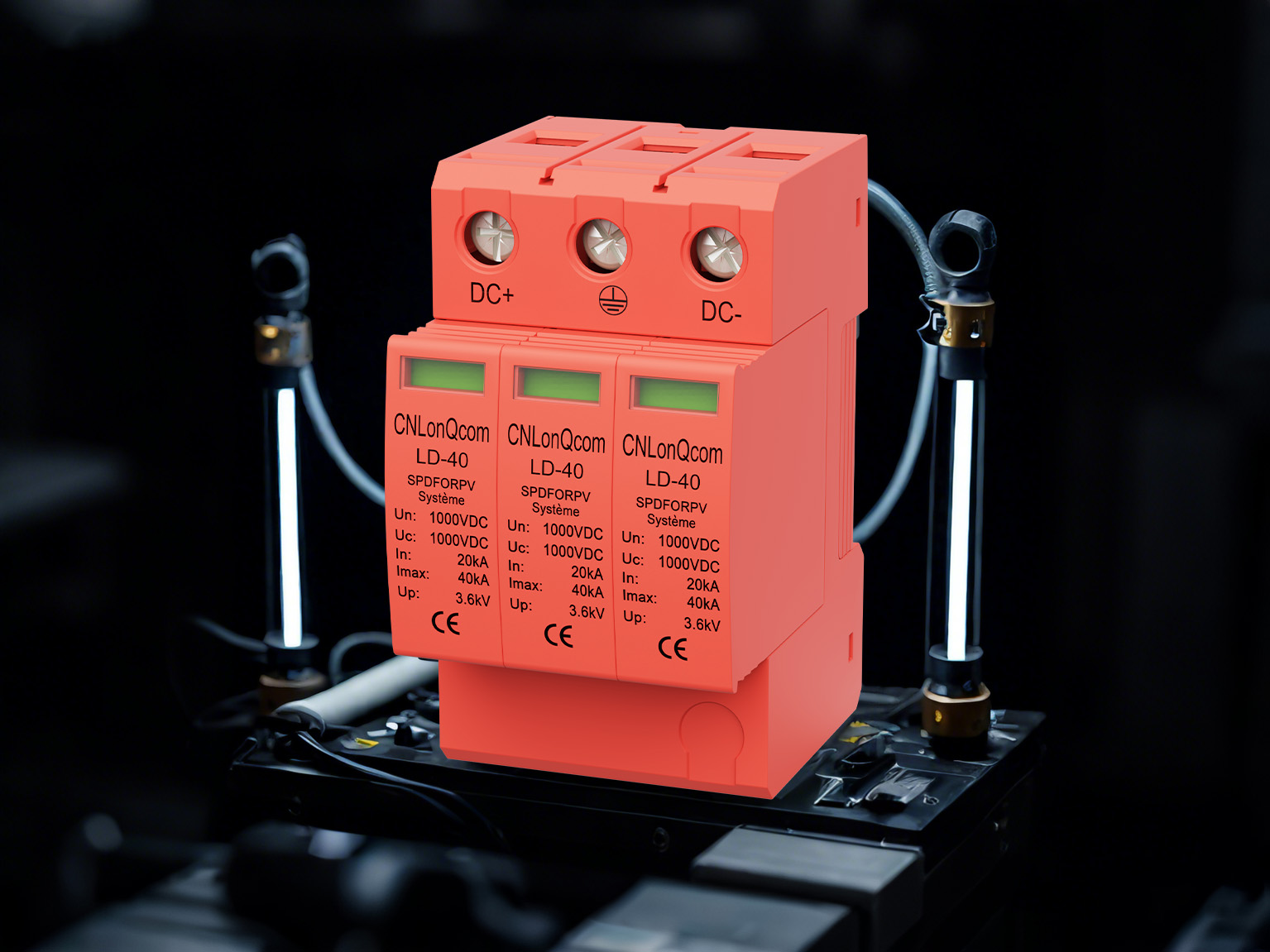

Fotovoltaïsche systemen: vereist op zowel DC (modules naar omvormer) als AC (omvormer tot raster) zijden

Datacenters: serverrekken, front-ends netwerkapparatuur

Industriële bedieningselementen: kritieke apparatuur zoals PLC's en frequentieomzetters

3. Wat is een overspanningsbeschermend apparaat (SPD)?

3.1 Basisconcept

Een overspanningsbeschermend apparaat (SPD) is een elektrisch veiligheidsapparaat dat is ontworpen om tijdelijke overspanningen te beperken en piekstromen af ​​te leiden. Belangrijke technische specificaties zijn onder meer:

Maximale continue werkspanning (UC)

Nominale ontladingsstroom (in)

Maximale ontladingsstroom (IMAX)

Spanningsbeschermingsniveau (omhoog)

3.2 Hoofdtypen

TYPE BESCHERMING DOEL TYPISCHE TOEPASSING RESPONSING TIJD

Type 1 Direct Lightning Building Inlaten ≤100ns

Type 2 geïnduceerde bliksemsubdistributiepanelen ≤25ns

Type 3 Rest Surbes Device Terminals ≤1ns

3.3 Extra functies

ModernSPD'sVaak omvatten:

Faalindicatoren (mechanisch of elektronisch)

Monitoring interfaces op afstand

Thermische loskoppelingsbeveiliging

4. Hoe werkt de overspanningsbeveiliging?

4.1 Basisbedrijfsprincipe

SPD's beschermen systemen door de volgende mechanismen:

Monitoringstatus: handhaaft een hoge impedantie tijdens het normale werking

Geleide geleiding: schakelt snel over naar lage impedantie bij het detecteren van overspanning

Energie -afleiding: kanalen stijgen stroom naar het aardingssysteem

Herstel: keert automatisch terug naar de hoge impedantietoestand na de golf

4.2 Technische kerncomponenten

Metaaloxide -varistor (MOV)

Materiaal: op zinkoxide gebaseerde halfgeleider

Kenmerken: spanningsgevoelige niet-lineaire weerstand

Voordelen: snelle respons, capaciteit met hoge stroomafhandeling

Gasafvoerbuis (GDT)

Structuur: verzegelde met gas gevulde kamer

Kenmerken: hoge isolatie, sterke omleidingscapaciteit

Toepassing: hoge energie primaire bescherming

Tijdelijke spanningsonderdrukking diode (tv's)

Kenmerken: ultrasnelle reactie (op picosecond-niveau)

Toepassing: Precision Electronics Protection

4.3 gecoördineerde bescherming op meerdere niveaus

Een typisch drieledig beveiligingssysteem:

Primaire bescherming: afleidt de meeste energie (GDT)

Secundaire bescherming: verdere beperking van de restspanning (MOV)

Tertiaire bescherming: Precision Protection (TVS)

5. Richtlijnen voor selectie en onderhoud

5.1 Selectiecriteria

Systeemcompatibiliteit:

Spanningsclassificatie (UC ≥ 1,15 x systeemspanning)

Huidige capaciteit (in ≥ verwachte overspanningsstroom)

Prestatieparameters:

Spanningsbeschermingsniveau (lager is beter)

Reactietijd (sneller is beter)

Certificeringsnormen:

IEC 61643

UL 1449

5.2 Installatie Opmerkingen

Minimaliseer de lengte van de verbindingsdraad

Zorg voor betrouwbare aarding (grondweerstand ≤10Ω)

Vermijd het mengen van verschillende SPD -typen

5.3 Onderhoudsaanbevelingen

Regelmatige inspecties (minstens jaarlijks)

Controleer faalindicatoren

Documentstatus na bliksemgebeurtenissen

Conclusie

Stijsbeveiliging is een cruciaal onderdeel van elektrische veiligheidssystemen. Door de principes ervan te begrijpen, de juiste apparaten te selecteren en een goede installatie te waarborgen, kunnen elektrische gevaren effectief worden voorkomen, waardoor zowel personeel als apparatuur worden beschermd. Met technologische vooruitgang evolueren overspanningsbeveiligingsapparaten naar slimmer en betrouwbaardere oplossingen. Bij CNLONQCOM zijn we toegewijd aan voortdurende technologische verbetering, waarbij we meer geavanceerde en uitgebreide overspanningsbeschermers ontwikkelen om superieure bescherming te bieden voor alle soorten elektrische systemen.
