PV Combiner Box: Volledige gids voor componenten en installatie

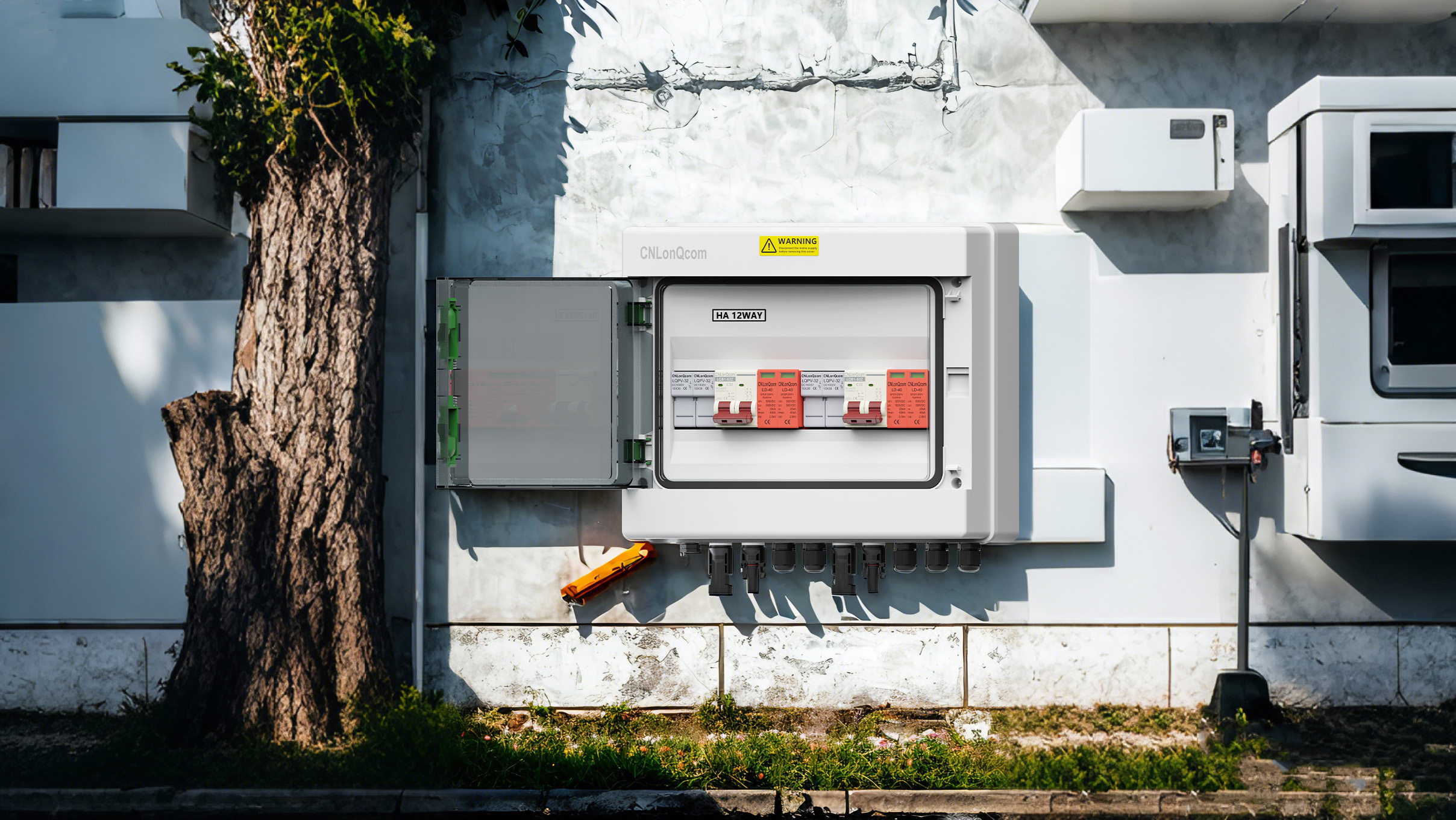

Ten eerste, wat is de fotovoltaïsche aansluitdoos?

PV -combinatiedoos(PV Combiner Box) is de belangrijkste elektrische apparatuur van zonne -energieopwekkingssysteem, voornamelijk gebruikt voor gecentraliseerde directe stroom van fotovoltaïsche series, en biedt overstroom-, bliksembeveiligings- en andere beveiligingsfuncties om de veilige en efficiënte werking van de krachtcentrale te waarborgen.

Ten tweede, de samenstelling van de fotovoltaïsche aansluitdoos

Kerncomponenten:

Input Terminal: Sluit meerdere PV-modules aan (bijvoorbeeld 6-16 PV-modules, elk ondersteunende 10A-15A).

Lonten/stroomonderbrekers: Bescherm elke string tegen overstroomschade (meestal DC1000V/20A -specificaties).

Bliksembeveiligingsmodule: SPD -overspanningsbeschermer (40KA -ontladingscapaciteit).

Hulponderdelen:

DC Isolation Switch: noodcircuit van noodsituatie.

Waterdichte behuizing: IP65 -beschermingskwaliteit, geschikt voor buitenomgeving.

Ten derde, installatie- en bedradingsstappen

1. Voorbereiding vóór installatie:

Bevestig de installatiepositie (dicht bij de fotovoltaïsche array en weg van direct zonlicht).

Controleer de grondaansluiting van de container (grondweerstand ≤4Ω).

2. Bedradingsproces:

Groepsstringinvoer:

Sluit de overeenkomstige terminal aan op polariteit (+/-) om ervoor te zorgen dat de spanning van elke terminal consistent is.

Beveilig de MC4 -connector om virtuele verwarming te voorkomen.

Uitvoeruiteinde:

Verbind met de DC-ingangsterminal van de omvormer (kabel dwarsdoorsnede ≥4 mm²).

Lightning Protection aarding:

SPD -grondkabel (≥6 mm²) verbindt zich met de grondstaaf.

3. Power -test:

Meet de open circuitspanning (match het ingangsbereik van de omvormer).

Controleer of de intelligente monitoringgegevens correct worden verzonden.

4. Voorzorgsmaatregelen

Veiligheidsspecificaties:

Draag isolatiehandschoenen tijdens het gebruik. Werk niet met Live.

Als de DC -zijde een hoge spanning heeft (600V tot 1500V), moet u een waarschuwingslabel instellen.

Onderhoudssuggesties:

Reinig het vak regelmatig en controleer de zekeringstatus.

Test SPD -module -effectiviteit vóór het onweersbui.

Vijf, selectiesuggesties

Afhankelijk van de grootte van de krachtcentrale:

Klein huishouden: 6-8 input, geïntegreerde functie voor basisbescherming.

Industriële en commerciële krachtcentrale: 12-16, met intelligente monitoring en communicatie op afstand.

Kies TUV/IEC-gecertificeerde busboxen, zoals CNLONQCOM-serieproducten, om 25 jaar langetermijnbescherming te garanderen!

De fotovoltaïsche aansluitdoos is de "veiligheidshub" van de krachtcentrale, en de juiste installatie en onderhoud kunnen de efficiëntie van de stroomopwekking aanzienlijk verbeteren. Als u specifieke modelaanbevelingen of technische oplossingen nodig hebt, raadpleegt u CNLONQCOM!
