Uitgebreide gids voor PV -systemen voor zonne -energie: van werkprincipes tot belangrijke componenten

Solar fotovoltaïsche (PV) systemen groeien snel wereldwijd als een belangrijke oplossing voor schone energie. Veel mensen zijn echter niet bekend met hoe ze werken en hun kritieke componenten. Dit artikel biedt een diepgaande analyse van hoe PV-systemen voor zonne-energie zijn gestructureerd en werken, met gedetailleerde uitleg van belangrijke apparatuur zoals combinatieboxen, over/onder-voltage-beschermers, isolatorschakelaars, zonne-connectoren, zekeringen en gevormde casuscircuitbreakers (MCCBS).

1. Hoe wordt een PV -systeem op zonne -energie gestructureerd?

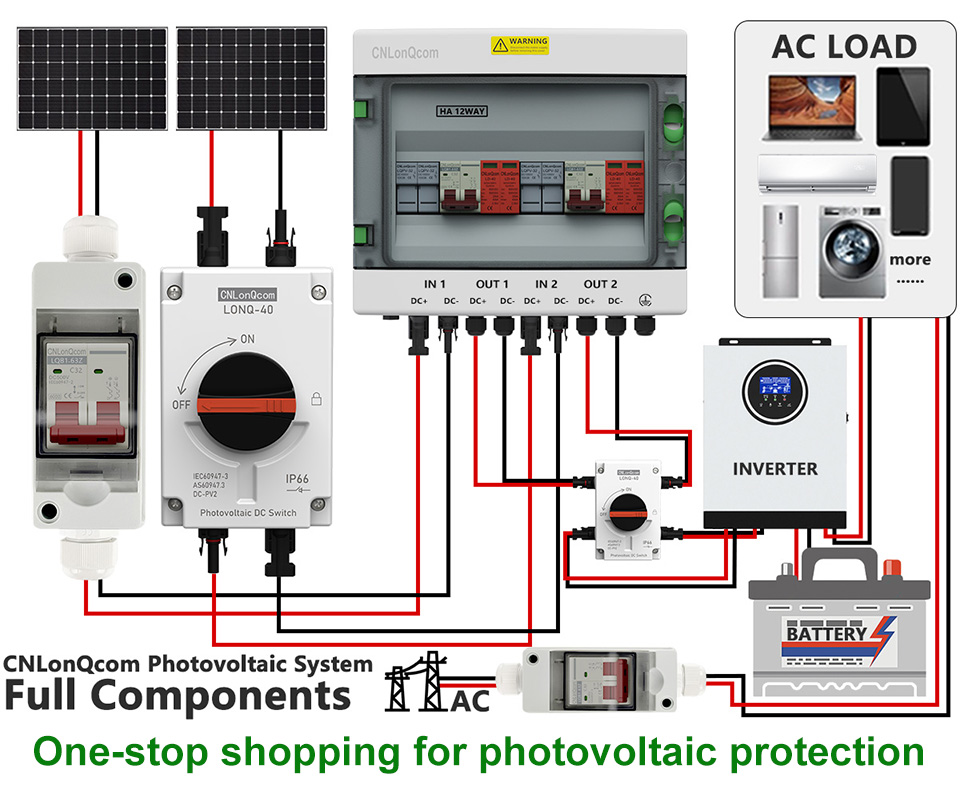

Het kerndoel van een PV -systeem op zonne -energie is om zonlicht om te zetten in elektriciteit en het veilig te leveren aan het raster of opslag van energie. Een compleet systeem bevat meestal de volgende componenten:

Zonnepanelen (PV -modules) → absorberen zonlicht en genereer directe stroom (DC)

Combiner Box (LQX/LqtSerie) → Combineert stromen van meerdere zonnepanelen

Omvormer → converteert DC naar wisselstroom (AC)

Power Distribution & Protection Devices (lonten, stroomonderbrekers,Isolatorschakelaars, enz.) → zorgt voor systeemveiligheid

Energieopslagsysteem (optioneel) → slaat overtollige elektriciteit op (bijv. Lithiumbatterijen)

Rooster of lading → levert stroom aan huizen, bedrijven of het rooster

2. Hoe werkt een PV -systeem op zonne -energie?

(1) fotovoltaïsch effect en stroomopwekking

Zonlicht slaat zonnepanelen (PV -modules), en het silicium halfgeleidermateriaal absorbeert fotonen en genereert directe stroom (DC).

Een enkel paneel produceert meestal 30V-50V (DC), met stroom afhankelijk van zonlichtintensiteit en paneelefficiëntie.

(2) Huidige combinatie (Combiner Box)

Meerdere panelen zijn in serie of parallel verbonden en de gecombineerde huidige stroom stroomt in een PV -combinatiedoos voor gecentraliseerd beheer.

De combinatiedoos omvat zekeringen, overspanningsbeveiliging (SPD) en huidige monitoring om overbelastingen of kort circuits te voorkomen.

(3) DC -stroomverdeling en bescherming (zekeringen, isolatorschakelaars, MCCBS)

Zekering (LQPV-32-serie): voorkomt dat overmatige stroom apparatuur beschadigt.

Isolator Switch (LONQ-40-serie): Koppel de circuits handmatig los voor onderhoud.

Gemoten case stroomonderbreker (LQM1/M3-serie): biedt overbelasting en kortsluitbeveiliging (bijv. 1000V DC-rated MCCBS).

(4) omvormerconversie (DC → AC)

DC Power komt de omvormer binnen en converteert deze in 220V/380V AC voor huishoudelijk of industrieel gebruik.

Grid-verbonden systemen voeden overtollig vermogen terug naar het raster, terwijl off-grid systemen het opslaan in batterijen.

(5) Bescherming over/onderspanning (AVP 2P/4P-serie)

Wanneer roosterspanning fluctueert, snijdt de over-/onder-voltage-beschermer automatisch het vermogen af ​​om schade aan apparatuur te voorkomen.

(6) Bedrading en verbindingen (zonne -connectoren)

MC4 Solar Connectoren zijn de industriestandaard, die zorgen voor waterdichte, corrosiebestendige en hoogstroomtransmissie (bijv. 30A/1000V).

3. Belangrijkste componenten van een PV -systeem op zonne -energie

(1) PV -combinatiedoos

Functie: combineert meerdere strings met zonnepaneel en biedt bescherming.

Belangrijke componenten:

Zekstenen (overstroombescherming)

Surge Protection Device(SPD) (bliksembeveiliging)

Huidige/spanningsbewaking (optionele slimme functies)

(2) Over/onder-voltage-beschermer (OVP/UVP)

Functie: monitoren roosterspanning en verbreekt het vermogen als de spanning te hoog is (> 270V ac) of te laag (<170V AC).

(3) DC -isolatorschakelaar

Functie: koppelt DC -circuits handmatig los voor veilig onderhoud.

Veel voorkomende typen:

Roterende isolatorschakelaars (geschikt voor gebruik buiten)

Stroomonderbreker-type isolatoren (met geïntegreerde bescherming)

(4) Solar -connectoren (MC4 -standaard)

Belangrijkste kenmerken:

Waterdichte, UV-resistente tolerantie op hoge temperatuur

Rated Current: 30A

Nominale spanning: 1000V DC

(5) PV -cijfers (GPV/GR -serie)

Functie: beschermt PV -arrays tegen korte circuits en overbelastingen.

Verschillen met standaardzoningen:

Hoogspanningsclassificatie (DC 1000V+)

Hoog breukcapaciteit (kan grote foutstromen onderbreken)

(6) Gieten case stroomonderbreker (MCCB voor zonne -energie)

Functie: biedt overbelasting en kortsluitbeveiliging voor DC-systemen.

Typische specificaties:

Nominale spanning: DC 1000V

Nominale stroom: 32A-250A

4. Toepassingen van PV -systemen op zonne -energie

Residential Dactop Solar (5 kW-10 kW, met opslag)

Commerciële en industriële PV-planten (50 kW-1MW, grid-gebonden)

Off-grid zonnestelsels (externe gebieden, op batterijen gebaseerd)

Agrivoltaics (Solar + Agriculture Integration)

5. Toekomstige trends: slimmer en efficiëntere zonnestelsels

Slimme monitoring: realtime tracking via mobiele apps (bijvoorbeeld stroomopwekking, foutmeldingen).

Solar + opslagintegratie: hybride systemen zoals Tesla Powerwall.

Micro -omvormers: optimaliseert elk paneel afzonderlijk voor hogere efficiëntie.

Conclusie

PV -systemen van zonne -energie werken via het proces van PV -modules → Combiner Box → Inverter → Power Distribution → Grid/Storage, met kritieke componenten zoals combinatieboxen, zekeringen, isolatorschakelaars, connectoren en MCCB's die efficiënte, veilige en stabiele prestaties waarborgen.

Als u een zonne-installatie overweegt, kies dan CNLONQCOM hoogwaardige PV-componenten + professionele beschermingsapparaten om de levensduur van het systeem en de efficiëntie van stroomopwekking te maximaliseren!

🔋 Laten we bespreken: welk aspect van Solar PV -systemen interesseert u het meest?
