PV Combiner Box: de "Smart Power Manager" van zonnesystemen - een uitgebreide gids

I. Definitie en functie van PV -combinatieboxen

Een PV -combinatiedoos (fotovoltaïsche combinatiedoos) is een kritieke elektrische component in zonne -energiesystemen. Het is verantwoordelijk voor het verzamelen, beschermen en bewaken van het DC -vermogen dat wordt gegenereerd door PV -snaren en het verzenden naar de omvormer. Het handelt als het "Power Dispatch Center" van een zonne -energiecentrale, het zorgt voor een efficiënte en veilige elektriciteitstransmissie.

Kernfuncties

Huidige aggregatie: parallelle aansluiting van meerdere PV-strings (bijv. 12-24 snaren) om kabelrommel te verminderen en de systeemstructuur te optimaliseren.

Circuitbescherming: voorkomt overbelastingen, korte circuits en omgekeerde stromingen, waardoor een veilige werking wordt gewaarborgd.

Slimme monitoring: realtime detectie van spanning, stroom en vermogen voor elke string, waardoor een snelle foutdiagnose mogelijk wordt.

Waarom heb je een combinatiedoos nodig?

✔ verbetert de systeembetrouwbaarheid door te voorkomen dat fouten met één string de totale generatie beïnvloeden.

✔ Vermindert lijnverliezen en verbetert de transmissie -efficiëntie.

✔ Biedt slimme operatiegegevens, waardoor de onderhoudskosten op lange termijn worden verlaagd.

II. Kernrollen van PV -combinatieboxen

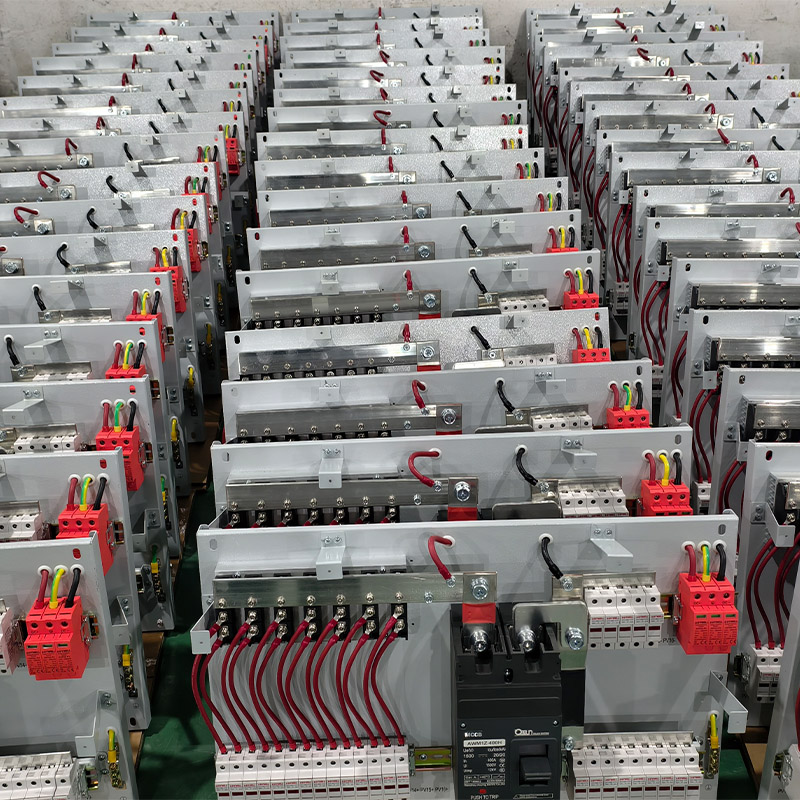

1. Stroomaggregatie voor geoptimaliseerde transmissie

PV -modules zijn meestal verbonden in strings en de combinatiedoos combineert meerdere snaren om een ​​hogere stroomuitgang te vormen.

Voorbeeld: een zonnestelsel van 10 kW kan bestaan ​​uit 5 snaren (elk 2 kW), die de combinatiedoos combineert voordat de stroom naar de omvormer wordt verzonden.

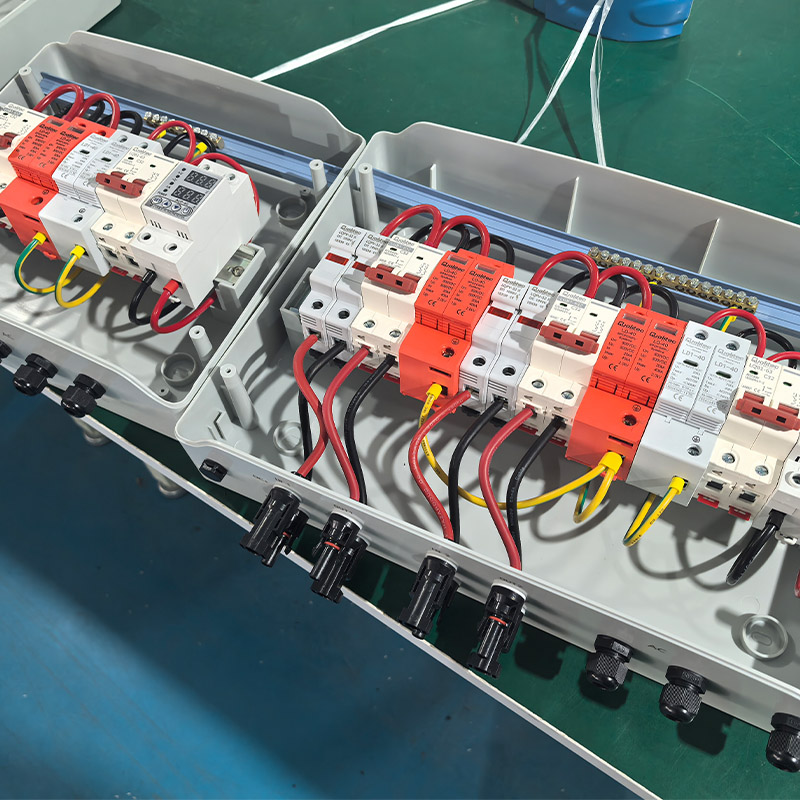

2.. Bescherming van meerlagige circuit

Beschermingsfunctie Functie

DC -zekering/stroomonderbreker snijdt het circuit af tijdens overbelastingen of kort circuits om brandgevaren te voorkomen.

Blokkerende diode voorkomt de stroom van de omgekeerde stroom (bijv. Wanneer een string wordt gearceerd).

Overspanningbeschermingsbeschermers tegen spanningspieken veroorzaakt door bliksem- of roosterschommelingen.

3. Slimme monitoring en onderhoud

Geavanceerde combinatieboxen bevatten gegevens logboekregistratie, tracking:

✅ stroom/spanning per string

✅ Totaal systeemvermogen en efficiëntie

✅ Foutmeldingen (bijv. Abnormale snaren, struikgelden zekeringen)

Monitoring op afstand (4G/Wi-Fi) maakt snel probleemoplossing mogelijk.

Iii. Bliksembeveiliging in PV -combinatieboxen

Aangezien PV -systemen buiten worden blootgesteld, is Lightning Protection een kritieke ontwerpfunctie!

1. Surge Protection Device (SPD)

Functie: absorbeert hoogspanningsschommelingen van bliksem- of roosterschommelingen.

Installatie: meestal geplaatst op de DC -ingang/uitgangsterminals.

2. Aardingsbeveiliging

De metalen behuizing moet correct zijn geaard om de bliksemstromen veilig te verdrijven.

Standaard: grondweerstand <4Ω (<1Ω voor grootschalige planten).

3. Isolatieontwerp

Bliksemisolatie-terminals voorkomen dat hoogspanningsschikken andere circuits beïnvloeden.

⚠ Belangrijke opmerkingen:

Kies in bliksemgevoelige gebieden TUV/CE-gecertificeerde dozen met hoge beschermingsbeoordelingen (bijv. IP65).

Inspecteer SPD's regelmatig (vervang elke ~ 2 jaar).

IV. Soorten PV Combiner Boxes & Selection Guide

Combinatieboxen worden gecategoriseerd op toepassing:

1. Door aantal ingangen

Type Application Functies

4-8 Input (kleine) Residentieel dak PV eenvoudige structuur, lage kosten

12-24 Input (standaard) Commerciële/middelgrote planten Smart Monitoring, Robuuste Lightning Protection

24+ Input (grote) hulpprogramma-schaal Solar Farms High Protection (IP67), afstandsbediening

2. door functionaliteit

Basis: fuses + switches (budgetprojecten)

SMART: Gegevenslogboekregistratie, anti-reverse, PID-herstel (premium commercieel gebruik)

Explosiebestendig: voor gevaarlijke omgevingen (roestvrijstalen + certificeringen)

3. Door montagestijl

Wall gemonteerd: ruimtebesparing voor daken

Vloer-bestaande: eenvoudiger onderhoud voor grote planten

V. Hoe kies je de juiste combinatiedoos?

1. Match Input -kanalen

Residentieel: 4-8 ingangen

Commercieel: 12-24 ingangen

Utility-schaal: 24+ ingangen (modulair ontwerp)

2. Controleer de bescherming van de bescherming

Outdoor: Minimum IP65 (stof/waterdicht)

Kust/industrieel: roestvrijstalen behuizing

3. Prioriteer slimme functies

Kies voor modellen met IV -curve -scannen en monitoring op afstand voor eenvoudiger diagnostiek.

4. Controleer certificeringen

International: TUV, CE, UL (Noord -Amerika)

Binnenlands: CQC, "Golden Sun" -certificering

Conclusie: de onbezongen held van zonnestelsels

Hoewel vaak over het hoofd gezien, zijn PV -combinatieboxen onmisbaar voor een efficiënte en veilige generatie van zonne -energie. Van huidige aggregatie tot bliksembeveiliging, ze verhogen de systeemprestaties op elk niveau.

Selectietips:

🔹 Residentiële PV → 4-8 Input Smart Models (Wi-Fi Monitoring)

🔹 Commerciële planten → 12-24 invoer, hoge bescherming (IP65 + SPD)

🔹 Utility-schaal → Modulair, op afstand beheerd

Upgrade vandaag uw zonnestelsel - laat de combinatiedoos uw "Smart Power Manager" zijn! ☀️
