Inzicht in gegoten stroomonderbrekers (MCCB's): de "bewakers" van de veiligheid van elektrische circuits

In laagspanningsstroomdistributiesystemen is er een sleutelapparaat dat de veiligheid van het circuit stilletjes waarborgt: deStroomonderbreker met gegoten behuizing(MCCB). In tegenstelling tot grote motoren die brullend werken of precisie-instrumenten die de aandacht trekken, is de MCCB een onmisbare ‘veiligheidsbewaker’ geworden in scenario’s zoals industriële productie, het bouwen van elektrische systemen en nieuwe energietoepassingen, dankzij zijn sterke beschermingsmogelijkheden en brede aanpassingsvermogen. Vandaag zullen we dit apparaat vanuit meerdere dimensies verkennen om de geheimen te ontdekken van hoe het de circuitveiligheid beschermt.

I. MCCB's leren kennen: wat zijn ze en wat maakt ze anders?

In wezen is een MCCB een beschermend elektrisch apparaat dat wordt gebruikt in laagspanningsstroomdistributiesystemen, met als kernrol de "bewaker" van de circuitveiligheid. Structureel bestaat het voornamelijk uit zeer sterke geïsoleerde kunststof behuizingen, geleidende contacten en uitschakeleenheden. De geïsoleerde behuizing beschermt niet alleen de interne componenten tegen externe interferentie, maar voorkomt ook effectief het gevaar van elektrische schokken.

Veel mensen verwarren MCCB's met de meer gebruikelijke miniatuurstroomonderbrekers (MCB's), maar er zijn aanzienlijke verschillen tussen de twee. Vergeleken met MCB's hebben MCCB's een hogere nominale stroom (meestal variërend van 63A tot 1600A) en een sterker breekvermogen, waardoor ze elektrische scenario's met hoog vermogen aankunnen. MCB's worden bijvoorbeeld vaak gebruikt in stopcontacten en verlichtingscircuits in huishoudens, terwijl MCCB's meer worden gebruikt voor het beschermen van motoren in fabriekswerkplaatsen en hoofdstroomdistributiecircuits in grote gebouwen.

II. Onthulling van kernfuncties: hoe beschermen MCCB's de circuitveiligheid?

De kernwaarde van MCCB's ligt in "bescherming", die kan worden opgesplitst in drie sleutelfuncties om circuitfoutrisico's vanuit verschillende dimensies tegen te gaan.

De eerste is de overbelastingsbeveiliging. Wanneer de stroom in een circuit voortdurend de nominale stroom van de stroomonderbreker overschrijdt - zoals wanneer meerdere apparaten in een fabriek tegelijkertijd starten en overmatige belasting veroorzaken - warmt de bimetaalstrip in de onderbreker op en vervormt deze als gevolg van het thermische effect van de stroom. Dit activeert vervolgens het uitschakelmechanisme om het circuit snel af te sluiten. Dit proces voorkomt effectief dat de isolatielaag van draden verbrandt als gevolg van langdurige oververhitting, waardoor branden bij de bron worden gestopt.

Ten tweede is er bescherming tegen kortsluiting. Een kortsluiting is een van de gevaarlijkste fouten in een circuit. Wanneer dit gebeurt, kan de plotselinge stroomstoot apparatuur doorbranden en zelfs explosies veroorzaken. Op dit punt komt de elektromagnetische uitschakeleenheid van de MCCB in actie: de sterke elektromagnetische kracht die door de grote stroom wordt gegenereerd, trekt snel de ijzeren kern aan, waardoor het uitschakelmechanisme het circuit in milliseconden onderbreekt – als een ‘noodrem’ voor het circuit – waardoor foutverliezen tot een minimum worden beperkt.

Bovendien kunnen MCCB's, afhankelijk van de behoeften van verschillende toepassingsscenario's, worden uitgerust met extra beveiligingsfuncties. Door bijvoorbeeld een reststroommodule toe te voegen, is lekbescherming mogelijk om elektrische schokken te voorkomen; Het installeren van een overspannings-/onderspanningsbeveiligingsmodule beschermt precisieapparatuur tegen schade veroorzaakt door spanningsafwijkingen, wat de flexibiliteit van zijn functies volledig aantoont.

III. Belangrijkste parameters: de ‘harde indicatoren’ voor het selecteren van het juiste apparaat

Om ervoor te zorgen dat MCCB's optimale bescherming bieden, is het selecteren van de juiste parameters cruciaal. De volgende kernparameters bepalen rechtstreeks of een stroomonderbreker kan worden aangepast aan specifieke elektrische scenario's.

De nominale stroom (In) is een fundamentele parameter, die verwijst naar de maximale stroom die de stroomonderbreker continu kan dragen. Het moet nauwkeurig worden afgestemd op het belastingsvermogen. In een fotovoltaïsch (PV) systeem moet de nominale stroom van de MCCB bijvoorbeeld worden geselecteerd op basis van de uitgangsstroom van de PV-array; deze mag niet te klein zijn (om frequente uitschakelingen te voorkomen) en ook niet te groot (om te voorkomen dat zijn beschermende functie verloren gaat).

Het uitschakelvermogen (Icu/Ics) houdt verband met het foutafhandelingsvermogen, verwijzend naar de maximale foutstroom die de stroomonderbreker veilig kan onderbreken. Bij het selecteren van een MCCB moet rekening worden gehouden met de berekende kortsluitstroomwaarde van het stroomdistributiesysteem. Als het uitschakelvermogen onvoldoende is, kan het zijn dat de stroomonderbreker er niet in slaagt het circuit effectief af te sluiten tijdens een kortsluitfout, wat in plaats daarvan tot ernstiger veiligheidsongevallen kan leiden.

De nominale spanning (Ue) moet overeenkomen met het spanningsniveau van het circuit. Gemeenschappelijke specificaties zijn onder meer 220V eenfasig en 380V driefasig. Een spanningsverschil heeft niet alleen invloed op de normale werking van de stroomonderbreker, maar kan ook interne componenten beschadigen.

De uitschakelcurve bepaalt de beveiligingsgevoeligheid. Gangbare bochttypes (B, C, D) zijn geschikt voor verschillende belastingen. Curve C is bijvoorbeeld toepasbaar op verlichting en algemene stroombelastingen, terwijl Curve D – met een sterkere tolerantie voor inschakelstromen – meer geschikt is voor apparatuur met hoge startstromen, zoals motoren en compressoren.

IV. Brede toepassingen: een "veiligheidsbarrière" van de industrie tot het dagelijks leven

Dankzij hun uitstekende prestaties worden MCCB's toegepast in vrijwel alle aspecten van de laagspanningsstroomdistributie.

Op het gebied van de industriële stroomdistributie fungeren MCCB's als 'veiligheidsmanagers' in fabriekswerkplaatsen en bieden ze bescherming tegen overbelasting en kortsluiting voor apparatuur met een hoog vermogen, zoals motoren, productielijnen en grote werktuigmachines, en zorgen ervoor dat productieprocessen niet worden onderbroken door circuitfouten.

Bij het bouwen van elektrische systemen – of het nu gaat om winkelcentra, kantoorgebouwen of woontorens – worden MCCB’s vaak gebruikt als hoofdschakelaars in verdeelkasten of als beveiligingsschakelaars voor de stroomverdeling op de vloer. Ze waarborgen de elektrische veiligheid van het hele gebouw en voorkomen grootschalige stroomuitval of brand veroorzaakt door plaatselijke stroomstoringen.

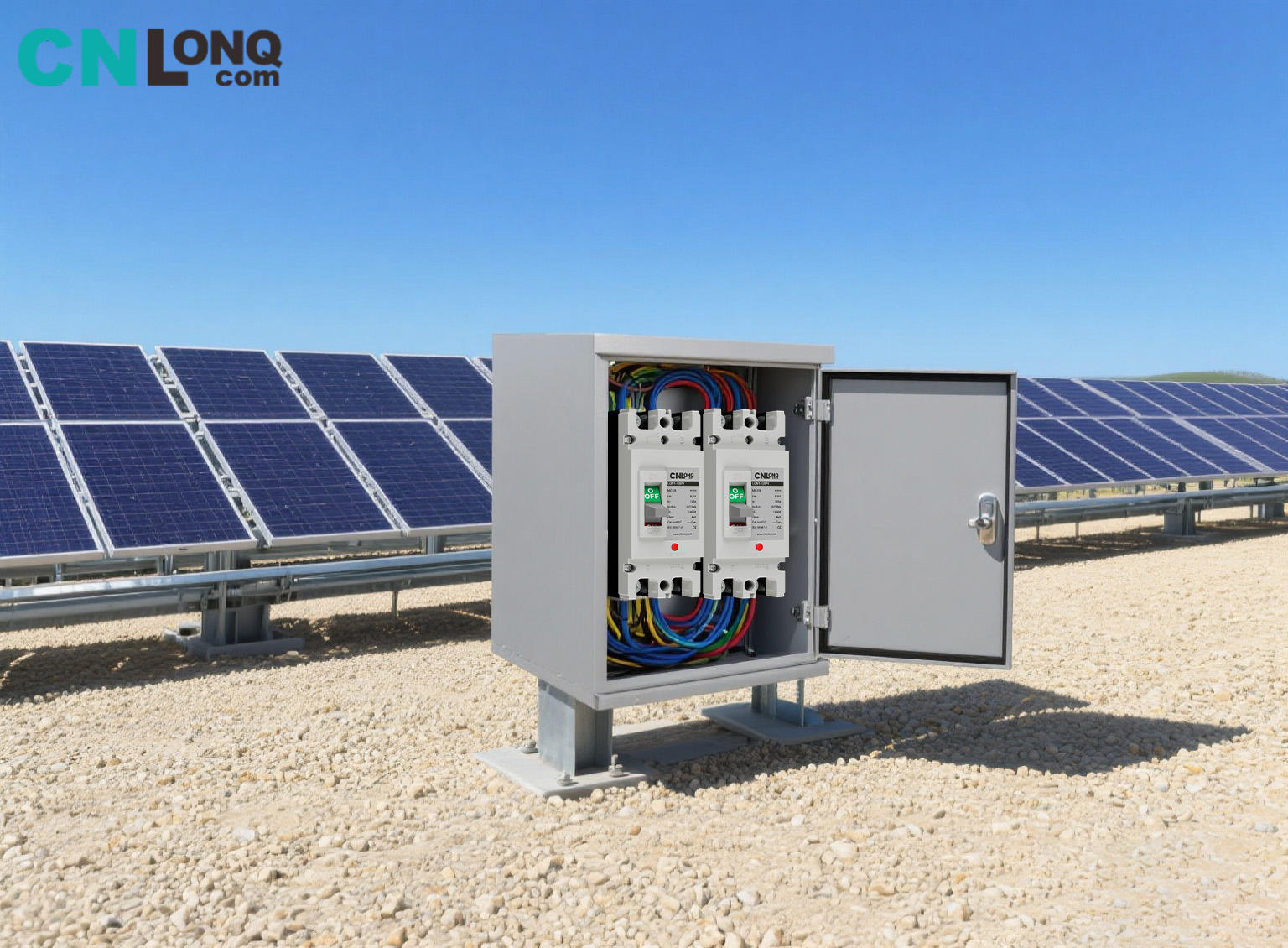

In de nieuwe energiesector is hun rol net zo cruciaal. In PV-systemen worden MCCB's geïnstalleerd in combinerboxen en aan de kant van de omvormer om de uitgangscircuits van PV-arrays te beschermen; in energieopslagsystemen bewaken ze batterijcircuits, voorkomen ze veiligheidsrisico's zoals overladen en kortsluiten van batterijen en bieden ze bescherming voor de toepassing van schone energie.

Zelfs in civiele scenario's met hoog vermogen, zoals villa's en grote woningen, kunnen MCCB's betrouwbare bescherming bieden voor krachtige huishoudelijke apparaten zoals centrale airconditioners, elektrische waterverwarmers en waterzuiveringssystemen voor het hele huis, waardoor het probleem van onvoldoende nominale stroom in gewone MCB's wordt opgelost.

V. Kernvoordelen: waarom zijn MCCB's de "voorkeurskeuze"?

Vergeleken met andere beveiligingsapparatuur hebben MCCB’s duidelijke voordelen – een belangrijke reden voor hun wijdverbreide toepassing.

Een sterk aanpassingsvermogen aan de omgeving is een belangrijk hoogtepunt. De zeer sterke geïsoleerde kunststof behuizing is bestand tegen zware omstandigheden zoals hoge temperaturen, lage temperaturen, vochtigheid en UV-straling. Of het nu gaat om PV-energiecentrales in de open lucht of distributieruimten in kelders, MCCB's kunnen stabiel functioneren en zullen minder snel verouderen of falen als gevolg van omgevingsfactoren.

Hoge betrouwbaarheid komt tot uiting in de precisie van de kerncomponenten. Belangrijke onderdelen zoals uitschakeleenheden behouden een stabiele nauwkeurigheid en er is weinig risico op verkeerde bediening of falen van de beveiliging tijdens langdurig gebruik, waardoor continue bescherming voor de circuitveiligheid wordt geboden.

Eenvoudige bediening en onderhoud verlagen de drempel voor gebruik. Met een compacte structuur en bescheiden omvang kunnen MCCB's tijdens de installatie direct worden geïntegreerd in verschillende stroomdistributieapparatuur zonder ingewikkelde gereedschappen. Dagelijks onderhoud vereist alleen regelmatige controles op schade aan de behuizing of losse bedrading, en een jaarlijkse handmatige test van de "uitschakelknop" - er is geen frequente vervanging van componenten nodig, waardoor de bedrijfs- en onderhoudskosten aanzienlijk worden verlaagd.

Bovendien zorgt de goede uitbreidbaarheid ervoor dat MCCB's zich kunnen aanpassen aan intelligente behoeften. Door het toevoegen van hulpcontacten en alarmmodules kunnen functies zoals bewaking op afstand en foutalarmering worden gerealiseerd, waarmee wordt voldaan aan de eisen van intelligent beheer in moderne stroomdistributiesystemen.

VI. Gebruik en onderhoud: ervoor zorgen dat de "Guardian" op lange termijn werkt

Om ervoor te zorgen dat MCCB's op de lange termijn stabiele prestaties behouden, zijn gestandaardiseerd gebruik en regelmatig onderhoud essentieel.

Strikte naleving van de installatienormen is vereist. Bij de bedrading moeten de klemmen worden vastgedraaid om oververhitting als gevolg van slecht contact te voorkomen; stroomvoerende draden, neutrale draden en aardedraden moeten correct worden aangesloten. Het omkeren van de polariteit kan de beveiligingsfunctie ineffectief maken, waardoor potentiële veiligheidsrisico's ontstaan.

Het dagelijkse onderhoud mag niet worden verwaarloosd. Het wordt aanbevolen om elk kwartaal te controleren op schade aan de behuizing, scheuren en losse aansluitingen. Druk elk jaar handmatig op de "uitschakelknop" om te testen of de beveiligingsfunctie normaal werkt. Als de knop er niet in slaagt een uitschakeling te activeren, is tijdige inspectie of vervanging noodzakelijk.

Tegelijkertijd moeten de vervangingstaboes in gedachten worden gehouden: na een foutgeïnduceerde uitschakeling mag u de onderbreker niet blindelings resetten. Identificeer eerst de oorzaak van de fout (bijvoorbeeld overbelaste apparatuur of kortsluitingspunten in de lijn) en reset deze pas nadat de fout is opgelost. Als de onderbreker herhaaldelijk uitschakelt of de behuizing beschadigd is, moet deze onmiddellijk worden vervangen, zelfs als er geen duidelijke externe schade is. Een "foutieve werking" is niet toegestaan, omdat dit kan leiden tot veiligheidsongevallen als gevolg van veroudering van de apparatuur.

Van basisstructuur tot kernfuncties, van parameterselectie tot praktische toepassing: MCCB's bouwen een solide "veiligheidsbarrière" voor laagspanningsstroomdistributiesystemen. Als u ze op de juiste manier begrijpt en gebruikt, kunt u de veiligheid van het circuit beter garanderen en een krachtige ondersteuning bieden voor de stabiele werking van de productie en het dagelijks leven.
