Wat zijn de gebruiksscenario's van DC-combiboxen?

Het werkingsprincipe van eencombineerdoosbetreft voornamelijk circuitaansluiting en bescherming. Wanneer fotovoltaïsche modules gelijkstroom genereren, worden ze via kabels aangesloten op de ingangspoort van de combinerbox. De circuits in de combinerbox combineren en distribueren dit gelijkstroomvermogen en voeren het gecombineerde gelijkstroomvermogen vervolgens uit naar een omvormer of andere apparatuur. Tijdens het combinatieproces bewaakt de combinerbox parameters zoals stroom, spanning en vermogen voor elke fotovoltaïsche string, en implementeert hij beveiligingsapparatuur tegen kortsluiting, omgekeerde verbinding en overstroom.

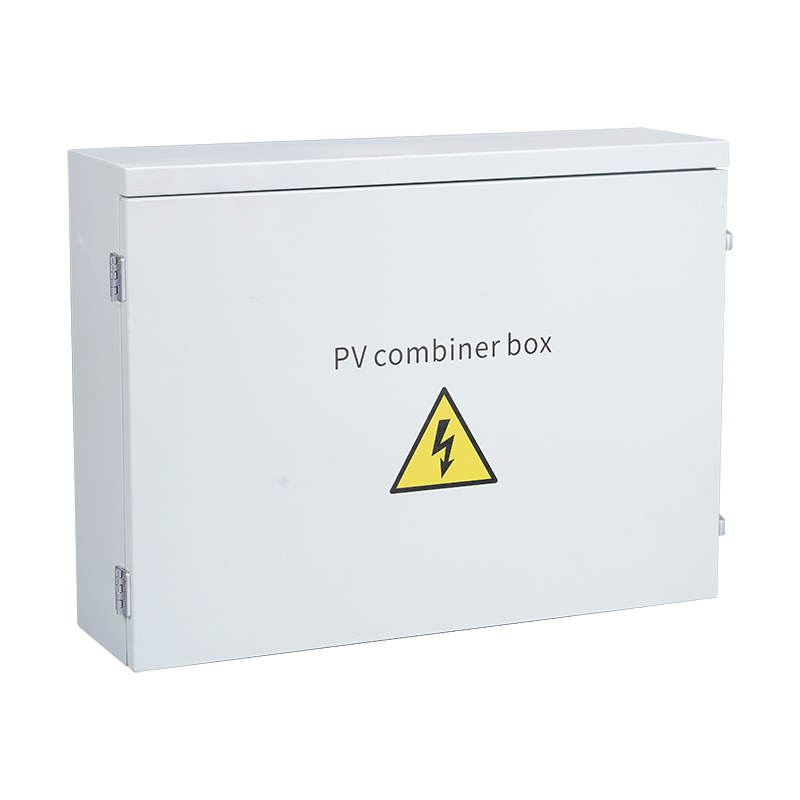

1. DC-combineerdoos

Dit combineert meerderegelijkstroomstromen gegenereerd door een zonnepaneel naar de ingang van de omvormer. Om de impact op het elektriciteitsnet te verminderen en schade aan de omvormer als gevolg van te hoge spanning te voorkomen, wordt doorgaans een meerkanaals parallelle aansluiting gebruikt. Op basis van het DC-ingangsspanningsbereik van de omvormer wordt een bepaald aantal PV-modules met dezelfde specificaties in serie geschakeld om een ​​PV-modulereeks te vormen. Deze strings worden vervolgens aangesloten op de bliksembeveiligingscombibox van de PV-array. De uitgang wordt vervolgens door een bliksemafleider en stroomonderbreker geleid, waardoor de aansluiting op volgende omvormers wordt vergemakkelijkt.

2. AC-combineerdoos

Het wordt gebruikt voor fotovoltaïsche energieopwekkingssystemen die bestaan ​​uit stringomvormers en wordt geïnstalleerd tussen de AC-uitgangszijde van de omvormer en het netaansluitpunt/belasting. Het is uitgerust met ingangsstroomonderbrekers, uitgangsstroomonderbrekers, AC-bliksemafleiders en optionele intelligente bewakingsinstrumenten (bewakingssysteemspanning, stroom, vermogen, elektrische energie en andere signalen). De belangrijkste functie is het combineren van de uitgangsstromen van meerdere omvormers en het beschermen van de omvormers tegen schade veroorzaakt door de AC-netaansluiting/belasting. Het dient als ontkoppelingspunt van de uitgang van de omvormer, verbetert de veiligheid van het systeem en beschermt de veiligheid van installatie- en onderhoudspersoneel.

Opmerkingen over de elektrische installatie van de combineerdoos

(1) Alleen professionele elektrotechnici kunnen de draden bedienen en aansluiten; de bediening en bedrading moeten voldoen aan de relevante normen van het land en de lokale omgeving;

(2) Voordat u decombineerdoosGebruik een megohmmeter om isolatietests uit te voeren op de interne componenten.

(3) De indeling en afstand van de componenten in de doos moeten voldoen aan de bepalingen van de relevante regelgeving en moeten voldoen aan de vereisten voor inbedrijfstelling, bediening, onderhoud, inspectie en veilige bediening.

(4) De in- en uitgang kunnen niet omgekeerd worden aangesloten.

(5) Na het aansluiten van de PV-bliksembeveiligingsaansluitdoos op het PV-stroomopwekkingssysteem, moet de aardingsterminal van de bliksembeveiligingsdoos op betrouwbare wijze worden aangesloten op de bliksembeveiligingsaarddraad of -rail.

(6) Zorg er bij het aansluiten van externe bedrading voor dat de schroeven zijn vastgedraaid om te voorkomen dat de bedrading losraakt.

(7) Een niet-vervagend systeemschema en de noodzakelijke secundaire bedradingsschema's moeten stevig in de doos of op de kastdeur worden bevestigd.

(8) Voor de bedrading moeten vlamvertragende kabels worden gebruikt. Ze moeten netjes, mooi en veilig worden geplaatst om goed contact te garanderen.
