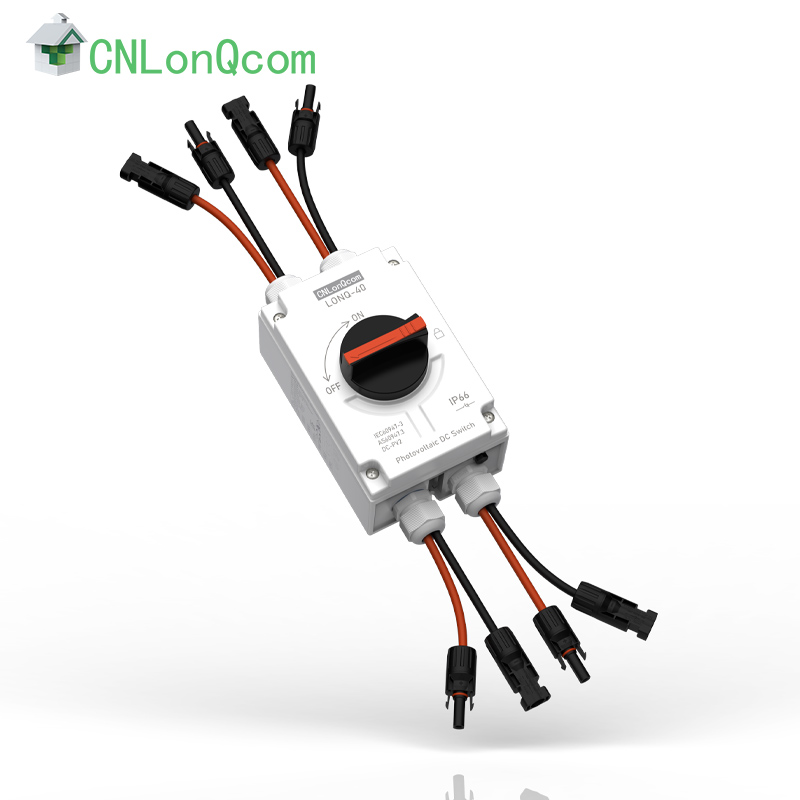

CNLonQcom is een professionele fabrikant en leverancier van PV-lastscheider 1500V 32A 2-2 die wordt gebruikt in fotovoltaïsche stroomdistributiesystemen.
Belangrijkste parameters | eenheid | LONQ-40 | |
Nominale isolatiespanning | Ui | V | 1500 |
Nominale thermische stroom | Het | A | 32 |
Nominale impulshoudspanning | Uhm | V | 8000 |
Nominaal kortsluitvermogen | LCW | A | 1000 |
Maximale kabeldoorsneden (incl. jumper) |
|
|
|
Stevig of standaard | mm2 | 2,5-6 | |
Flexibel | mm2 | 2,5-6 | |
Flexibel (+ meeraderig kabeluiteinde) | mm2 | 2,5-6 | |
Koppel |
|
|
|
Aanhaalmoment klemschroeven M4. | Nm | 1,2-1,8 | |
Aanhaalmoment voor montageschroeven van de schaal | Nm | 1,5-2,0 | |
Aandraaien van de schroeven van de torsieknop | Nm | 0,5-0,7 | |
Koppel in- of uitschakelen | Nm | 0,9-1,3 | |
De bedrading Torque on Base | Nm | 1.1-1.4 | |
Algemene parameters |
|
|
|
Knopposities |
|
UIT om 9 uur, AAN om 12 uur | |
Mechanische levensduur |
|
10000 | |
Aantal DC-polen |
|
2 of 4 | |
Bedrijfstemperatuur |
|
-40 tot +85 | |
Bewaar temperatuur |
|
-40 tot +85 | |
Vervuilingsgraad | ℃ | 2 | |
Categorie overspanning | ℃ | III | |
IP-waarde van schacht en montage nul |
|
IP66 |
SCHAKELSCHEMA
Klein volume
Vlamvertragend materiaal
lp66
Flying Fox kort
Compleet Accessoires
-40℃~+85℃ Omgevingstemperatuurbereik
Niet-polair ontwerp
Testen Voldoet aan AS 60947.3:2018,EN IEC 60947-3:2021, Gebruikscategorie: DC-PV2 | Pool | Aantal snaren | Onderdeel nummer | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Type |
PEDSC100R/120R | Contacten Bedradingsschema | Voorbeeld van overstappen |
2-polig | 2 |
![]() |
![]() |
4-polig | 4 |
![]() |
![]() |
4-polig met in- en uitgang bovenaan | 4T |
![]() |
![]() |
4-polig met in- en uitgang onderzijde | 4B |
![]() |
![]() |
4-polig met ingang bovenaan, uitgang onderaan | 4S |
![]() |
![]() |
