De cruciale rol van stroomonderbrekers in fotovoltaïsche systemen

Met de toenemende wereldwijde vraag naar hernieuwbare energie zijn fotovoltaïsche (zonne -energie) stroomopwekkingssystemen op grote schaal aangenomen vanwege hun schone en duurzame aard. In PV -systemen is elektrische veiligheid van het grootste belang, en stroomonderbrekers, als belangrijke beschermende apparaten, spelen een onmisbare rol bij het waarborgen van stabiele werking en het voorkomen van elektrische fouten. Dit artikel onderzoekt het belang, functies en selectiecriteria van stroomonderbrekers in PV -systemen.

1. De rol van stroomonderbrekers in PV -systemen

1.1 Beveiliging van overbelasting

Tijdens de werking kunnen PV -systemen de huidige overschatte waarden ervaren als gevolg van factoren zoals schommelingen in zonlichtintensiteit, verouderingscomponenten of plotselinge belastingveranderingen. Stroomonderbrekers kunnen dergelijke overbelastingsomstandigheden detecteren en het circuit onmiddellijk onderbreken, waardoor draadverhitting, schade aan apparatuur of zelfs brandgevaren wordt voorkomen.

1.2 Bescherming van kortsluiting

Kortcircuits in PV-systemen kunnen het gevolg zijn van isolatieschade, bedradingsfouten of falen van apparatuur, met kortsluitstromen die meerdere keren of zelfs tientallen keren de normale stroom bereiken. Stroomonderbrekers kunnen het circuit binnen milliseconden loskoppelen, waarbij systeemcomponenten (bijv. Omvormers, batterijen, PV -modules) worden beschermd door schade.

1.3 Veiligheid van isolatie en onderhoud

Tijdens systeemonderhoud of inspectie dienen stroomonderbrekers als handmatige schakelaars om het circuit af te snijden, waardoor de veiligheid van de operators wordt gewaarborgd. Ze bieden ook een duidelijk ontkoppelingspunt voor foutdiagnose.

1.4 Bescherming voor DC- en AC -circuits

PV -systemen bestaan ​​uit een DC -zijde (zonnepanelen tot omvormers) en een AC -zijde (omvormers van het raster of de ladingen). Aangezien DC een nul-crossing-punt mist, is boogd blikken uitdagender dan met AC. Daarom vereisen DC -stroomonderbrekers een speciaal ontwerp, terwijl AC -stroomonderbrekers voornamelijk worden gebruikt voor omvormeruitgangen en roosterverbeterbeveiliging.

2. Belangrijkste overwegingen voor het selecteren van stroomonderbrekers in PV -systemen

2.1 Nominale spanning en stroom

De nominale spanning van de stroomonderbreker moet de maximale bedrijfsspanning van het PV -systeem overschrijden (bijvoorbeeld 1000V of 1500V DC -systemen).

De nominale stroom moet iets hoger zijn dan de maximale continue stroom van het systeem, rekening houdend met temperatuur- en omgevingsfactoren.

2.2 Verschillen tussen DC- en AC -stroomonderbrekers

DC-stroomonderbrekers: vereisen sterkere boog-experende mogelijkheden om aanhoudende DC-bogen te verwerken.

AC -stroomonderbrekers: gebruikt aan de uitgangskant van de omvormer en moeten voldoen aan de raster -interconnectienormen.

2.3 Breekcapaciteit

PV -systemen kunnen hoge stromen genereren tijdens kortsluiting. De breekcapaciteit van de stroomonderbreker (bijv. 10Ka, 20Ka) moet voldoende zijn om foutstromen veilig te onderbreken.

2.4 Aanpassingsvermogen van het milieu

Omdat PV-systemen meestal buiten worden geïnstalleerd, moeten stroomonderbrekers stofdichte, waterdichte en hoge-temperatuurbestendige ontwerpen hebben voor betrouwbaarheid op lange termijn.

3. Veel voorkomende soorten stroomonderbrekers

3.1 DC -stroomonderbrekers

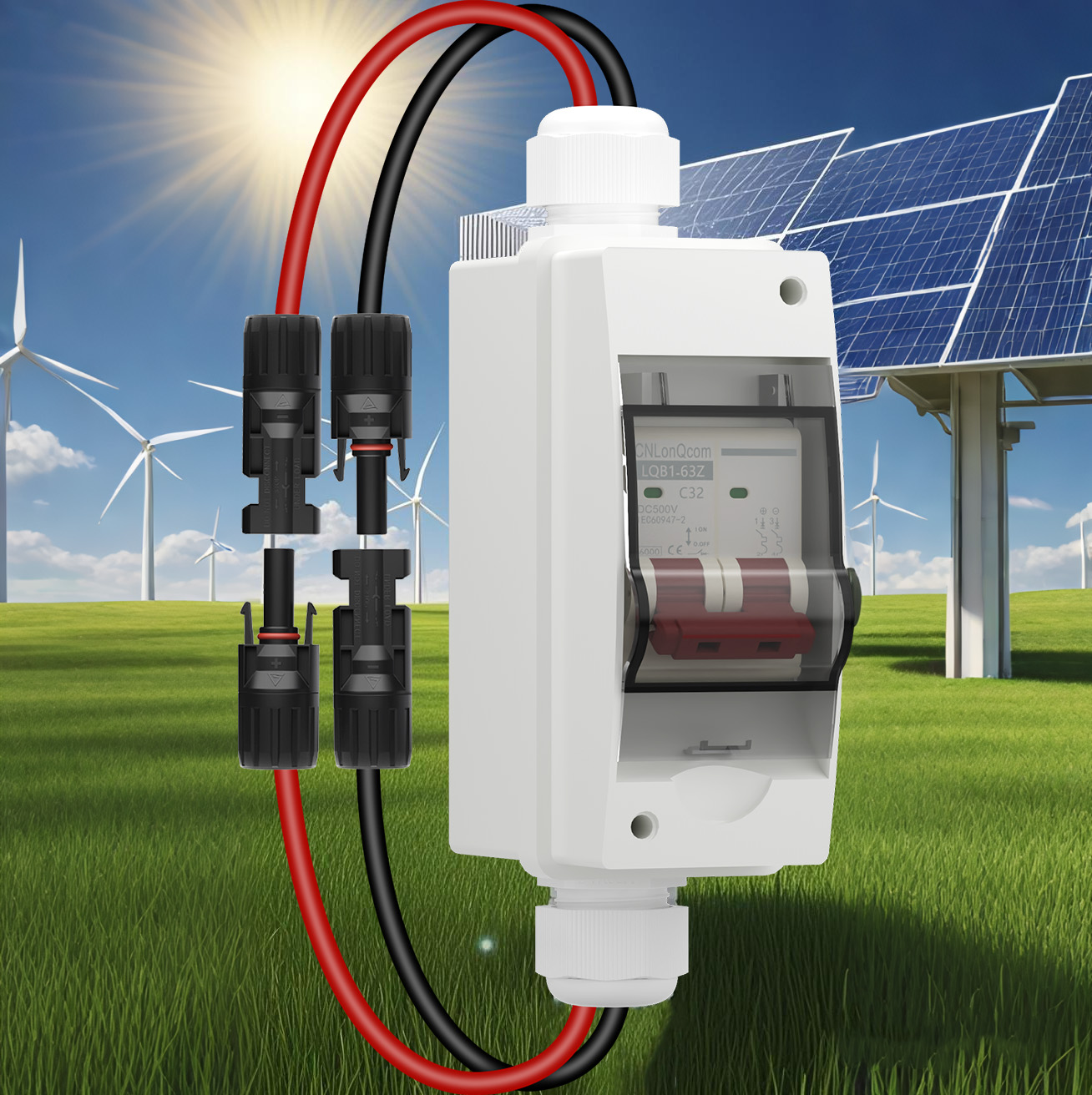

Gebruikt voor zonnepanelen en ingangen van omvormer, zoals miniatuurstroomonderbrekers (MCBS), combinatie of gespecialiseerde PV DC -stroomonderbrekers.

Sommige modellen omvatten bescherming tegen omgekeerde polariteit om backfeed-stromen te voorkomen.

3.2 AC -stroomonderbrekers

Toegepast aan de uitgangskant van de omvormer, zoals gevormde case stroomonderbrekers (MCCBS) of luchtstroomonderbrekers (ACB's).

Moet voldoen aan certificeringsnormen zoals UL of IEC.

4. Gemeenschappelijke oorzaken van storingsstopstoringen en preventieve maatregelen

4.1 Overlast -struikelen

Oorzaken: overbelastingen, korte circuits, onjuiste selectie of veroudering.

Oplossingen: juiste maatstaf, regelmatig testen en overbelasting voorkomen.

4.2 Neem contact op met erosie

Oorzaken: frequent schakelen, slecht contact of boogen.

Oplossingen: gebruik hoogwaardige stroomonderbrekers en minimaliseer onnodige bewerkingen.

4.3 Milieu -impact

Oorzaken: hoge temperaturen, vochtigheid of stofafbrekende prestaties.

Oplossingen: selecteer stroomonderbrekers met hogere beschermingsbeoordelingen (bijv. IP65) en voer routinematig onderhoud uit.

5. Conclusie

Stroomonderbrekers zijn niet alleen beschermende barrières voor PV -systemen, maar ook kritieke componenten die zorgen voor een veilige en stabiele werking. Juiste selectie, correcte installatie en regelmatig onderhoud kunnen de elektrische risico's aanzienlijk verminderen, de levensduur van de apparatuur verlengen en de algehele systeemefficiëntie verbeteren. Naarmate PV -technologie vordert, zullen toekomstige stroomonderbrekers evolueren naar hogere prestaties en slimmere functionaliteiten, waardoor sterkere waarborgen worden geboden voor hernieuwbare energiesystemen.
