De essentiële gids voor fotovoltaïsche zonne -isolatorschakelaars: inleiding van veiligheid en efficiëntie in de introductie van zonne -energie -systemen

Omdat zonne -energie wereldwijd populair wordt, kan het belang van veiligheid en efficiëntie in fotovoltaïsche (PV) -systemen niet worden overschat. Een kritieke component die beide ervoor zorgt, is de fotovoltaïsche zonne -isolatorschakelaar (ook bekend als een PV -schakelaarschakelaar of DC -isolator). Dit apparaat speelt een cruciale rol bij het beschermen van technici, het handhaven van de systeemprestaties en het naleven van normen voor elektrische veiligheid.

In dit artikel zullen we onderzoeken wat een PV -isolatorschakelaar is, waarom het nodig is, hoe het werkt en belangrijke overwegingen bij het kiezen van een voor uw zonne -installatie.

Wat is een fotovoltaïsche zonne -isolatorschakelaar?

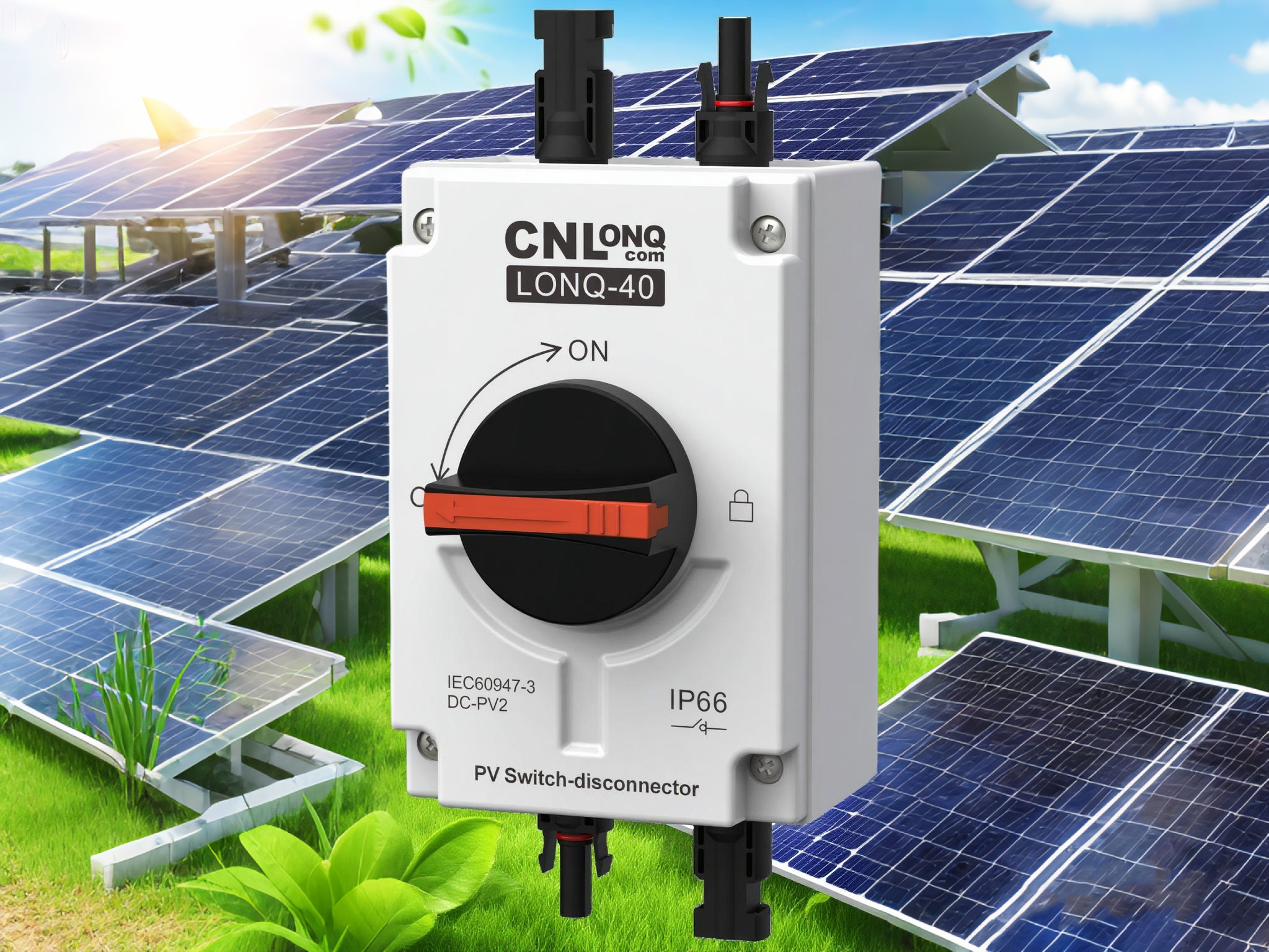

Een PV -isolatorschakelaar is een veiligheidsapparaat dat is ontworpen om een ​​zonnepaneelsysteem los te koppelen van de rest van de elektrische opstelling. Het maakt de veilige isolatie van DC (directe stroom) vermogen die wordt gegenereerd door zonnepanelen mogelijk, waardoor onderhouds- of noodafsluitingen kunnen worden uitgevoerd zonder risico op elektrische schok of brand.

Deze schakelaars zijn meestal geïnstalleerd:

Tussen zonnepanelen en de omvormer (DC -isolator)

Aan de AC -kant (tussen de omvormer en het rooster, hoewel dit een ander type isolator is)

Waarom zijn PV -isolatorschakelaars nodig?

1. Veiligheid voor installateurs en onderhoudspersoneel

Zonnepanelen genereren elektriciteit wanneer ze worden blootgesteld aan zonlicht, wat betekent dat ze hoogspannings-DC kunnen produceren, zelfs wanneer het rooster is uitgeschakeld. Een isolatorschakelaar zorgt ervoor dat technici veilig aan het systeem kunnen werken zonder live elektrische gevaren.

2. Brandpreventie

Defecte bedrading of componentstoringen kunnen leiden tot elektrische branden. Een goed beoordeelde isolatorschakelaar helpt het vermogen in noodsituaties af te snijden, waardoor brandrisico's worden verminderd.

3. Naleving van elektrische normen

De meeste landen verplichten het gebruik van isolatorschakelaars in zonne -installaties om te voldoen aan de veiligheidsvoorschriften (bijv. IEC 60947, NEC Article 690 in de VS, of AS/NZS 5033 in Australië).

4. Systeemonderhoud en probleemoplossing

Het isoleren van delen van het systeem zorgt voor eenvoudiger diagnostiek en reparaties zonder de gehele PV -array af te sluiten.

Hoe werkt een PV -isolatorschakelaar?

PV -isolatorschakelaars zijn ontworpen om hoge DC -spanningen (tot 1000 V of meer in commerciële systemen) en stromen te verwerken. Ze functioneren op dezelfde manier als stroomonderbrekers, maar zijn specifiek beoordeeld voor DC-toepassingen, die speciale boog-suppressietechnologie vereisen vanwege de constante stroomstroom.

Soorten PV -isolatorschakelaars:

Handmatige isolatoren - met de hand bediend, gewoonlijk gebruikt voor onderhoud.

Automatische isolatoren - geactiveerd door foutcondities (bijv. Overstroom- of grondfouten).

Dak versus inverter gemonteerde isolatoren-sommige zijn geïnstalleerd in de buurt van panelen, terwijl anderen zijn geïntegreerd in omvormers.

Belangrijkste functies om naar te zoeken in een PV -isolatorschakelaar

Overweeg bij het selecteren van een isolatorschakelaar voor een zonne -installatie:

✔ Spanning en stroombeoordeling - moeten de maximale spanning en stroom van het systeem matchen of overschrijden.

✔ DC-boogbeveiliging-DC-bogen zijn moeilijker te blussen dan AC, dus de schakelaar moet de juiste boog-verkenningsmogelijkheden hebben.

✔ Weerweerstand - Voor buiteninstallaties wordt aanbevolen IP65 of hogere binnenkomstbescherming.

✔ Certificeringen - Zoek naar naleving van IEC, UL, Tüv of andere regionale normen.

✔ Poolconfiguratie-Single-pole (voor één geleider) of dubbele pole (voor positieve en negatieve DC-lijnen).

Veel voorkomende problemen en onderhoud

Corrosie - vooral in kustgebieden, wat leidt tot schakelfalen.

Mechanische slijtage - frequent schakelen kan contacten in de loop van de tijd afbreken.

Defecte struikelen-isolatoren van slechte kwaliteit kunnen onnodig struikelen.

Regelmatige inspectie en testen zorgen voor betrouwbaarheid op lange termijn.

Conclusie

Fotovoltaïsche zonne -isolatorschakelaars zijn een klein maar cruciaal onderdeel van elk zonne -energiesysteem, waardoor veiligheid, compliance en operationele efficiëntie worden gewaarborgd. Of u nu een zonne -installatieprogramma, systeemeigenaar of onderhoudsprofessional bent, het kiezen van de juiste isolatorschakelaar kan gevaren voorkomen en de levensduur van uw PV -opstelling verlengen.

Raadpleeg voor optimale prestaties altijd lokale voorschriften en werk met gecertificeerde componenten van gerenommeerde fabrikanten.
