Producten

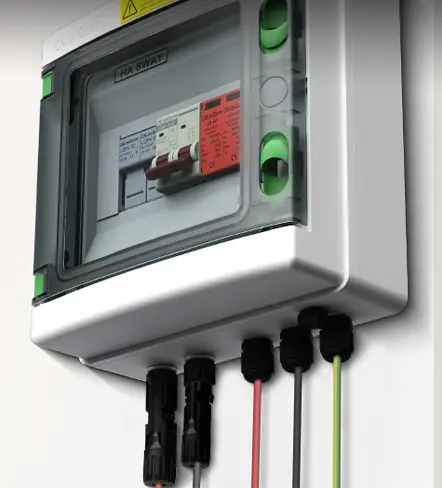

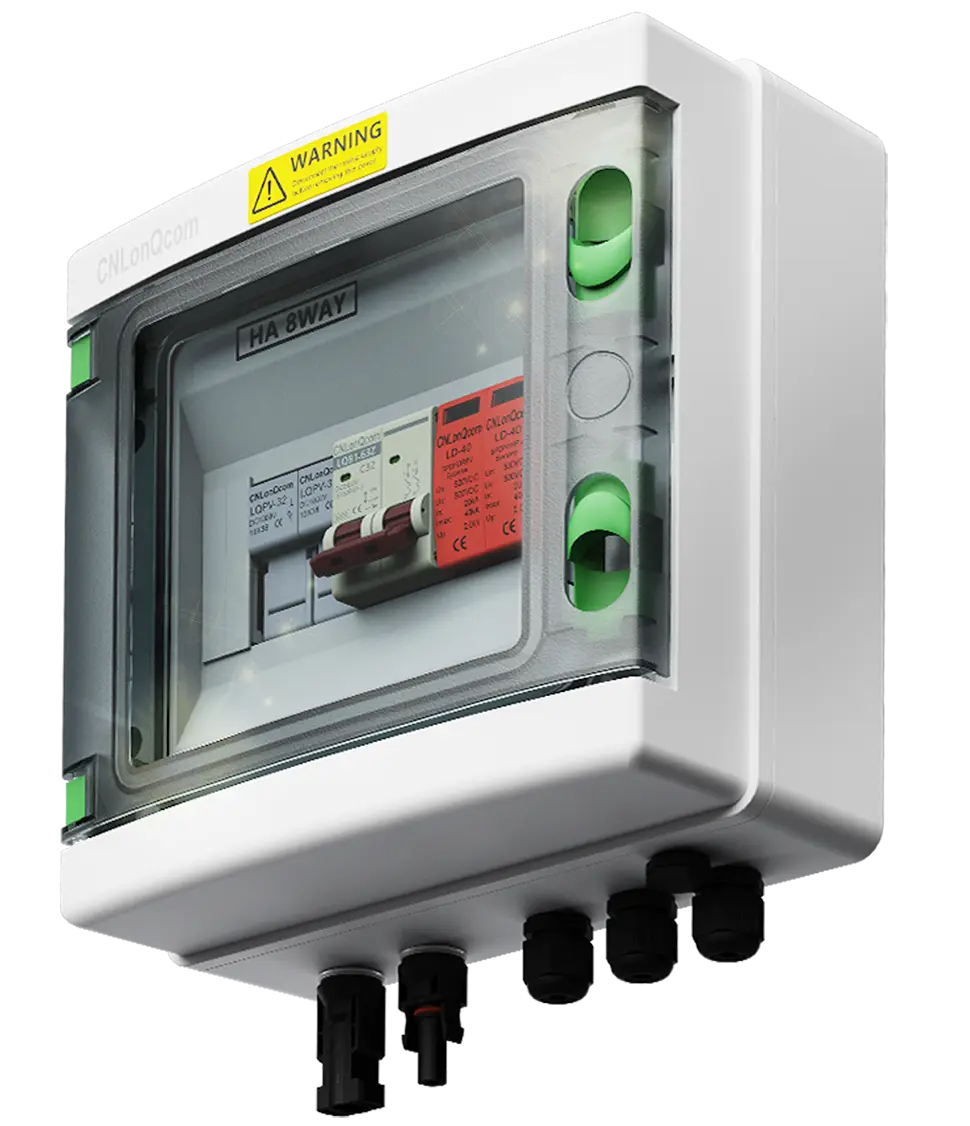

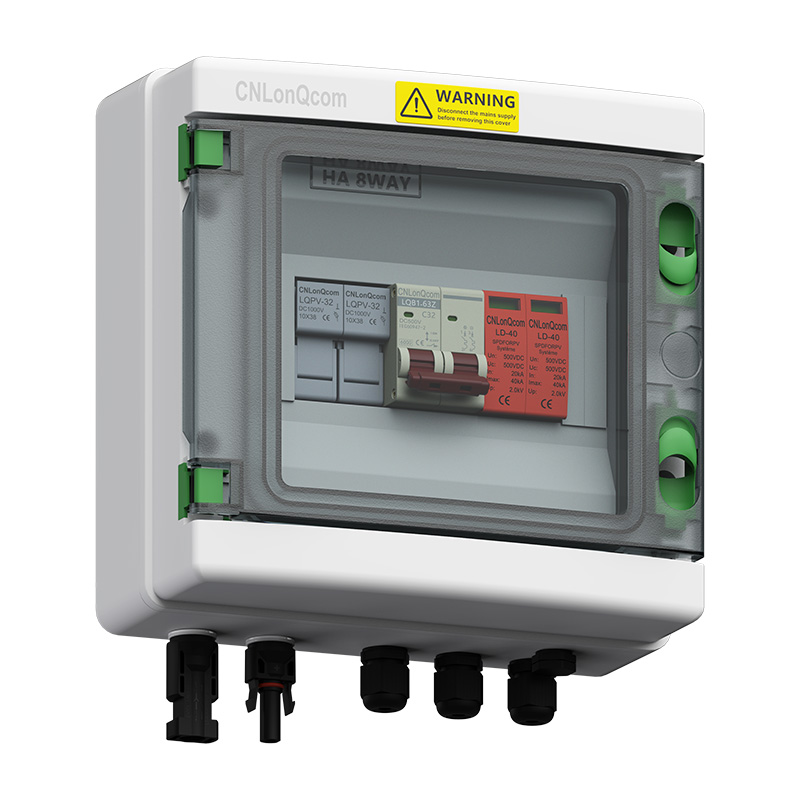

PV Combiner Box 1 op 1 uit DC500V
CNLONQCOM IP65 PV Combiner Box 1 in 1 uit DC500V/600V/800V met stroomonderbreker en overspanningsrichting en zekering voor Outdoor Solar Panel DC Systems, RV, huizen, boten
● Nominale spanning: DC500V600V/800V
● Nominale stroom: 6/10/10/10/25/20/32/40/50/63A
● String: 1in 1out
● Maximale ingangsstroom per tekenreeks: 6/10/15/20/20/25/30A
● Maximale uitgangsstroom per string: 6/10/10/20/25/32/40/50/50/63/80/100/125A
● Connector: MC-4 of PG
● Standaard: IEC60269-6, IEC60947-2, IEC61643-1
● Woningsmateriaal: PC+ABS
● Certificaat: CE, IP65, ROHS, ISO9001
Model:LQX 1/1B.8H DC500V/600V/800V
Stuur onderzoek
Productomschrijving
| Technische gegevens | |||
| Model | LQX 1/1B.8H DC500V/600V/800V | ||
| Type | MCB en SPD en Fuse | ||
| Snaar | 1 op 1 uit | ||
| Nominale spanning UE (V) | DC500/600/800 | ||
| Maximale invoerstroom per tekenreeks (a) | 6/10/15/20/25/30 optioneel | ||
| Maximale uitgangsstroom per string (a) | 10/16/20/25/32/40/50/63/80/100/125 Optioneel | ||
| Kwaliteitscertificaat | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| standaard | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Miniature Curmbreaker (MCB) | Surge Protector (SPD) | ||
| Frame diploma beoordeelde stroom (a) | 63/125 | In (8/20) US (KA) | 20 |
| Beoordeelde stroom in (a) | 10/16/20/25/32/40/50/63/80/100/125 Optioneel | IMAX (8/20) US (KA) | 40 |
| Nominale spanning UE (V) | DC500/600/800 | Nominale spanning UE (V) | DC500/600/800 |
| Nominale isolatiespanning UI (V) | DC1000 | Spanningsbeschermingsniveau (KV) | 2.0/2.5 |
| Impuls bestand tegen spanning uimp (KV) | 4 | Palen | 2P |
| Breekcapaciteit ICU (KA) | 6 | Woningmateriaal | Pa |
| Runbreaking Capaciteit LCS (LCU) | 75% | Chipdikte (mm) | 6 |
| Kromme type | C | SAMENSMELTEN | |
| Palen | 2 | Beoordeelde stroom in (a) | 6/10/15/20/25/30 optioneel |
| Bedradingsmodus | Geen polariteit, bovenaan en onderaan of onderaan in en overtreffen | Nominale spanning UE (V) | DC1000 |
| Woningmateriaal | Pa | Palen | 2P |
| Geleidingsmateriaal | Koper | Zekeringgrootte (mm) | 10*38 |
| Mechanisch leven (maxtimes) | 20000 | Woningmateriaal | Pa |
| Elektrische levensduur (maxtimes) | 6000 | Omgeving | |
| Vooraf geïnstalleerde PV-kabel | Bedrijfstemperatuur | -25 ℃ tot +60 ℃ | |
| Kabeldiameter | 6,1 mm | Vochtigheid | ≤95% |
| Maximale spanning (V) | 1500 | Hoogte | 2000m |
| Maximale stroom (a) | 55 | Installatie | Muurmontage |
| Behuizingen | |||
| Materiaal | PC+ABS | ||
| Beschermingsniveau | IP65 | ||
| Impactbeschermingsniveau | Ik10 | ||
| Invoer- of uitvoerconnector | PG- of MC-4-connectoren | ||

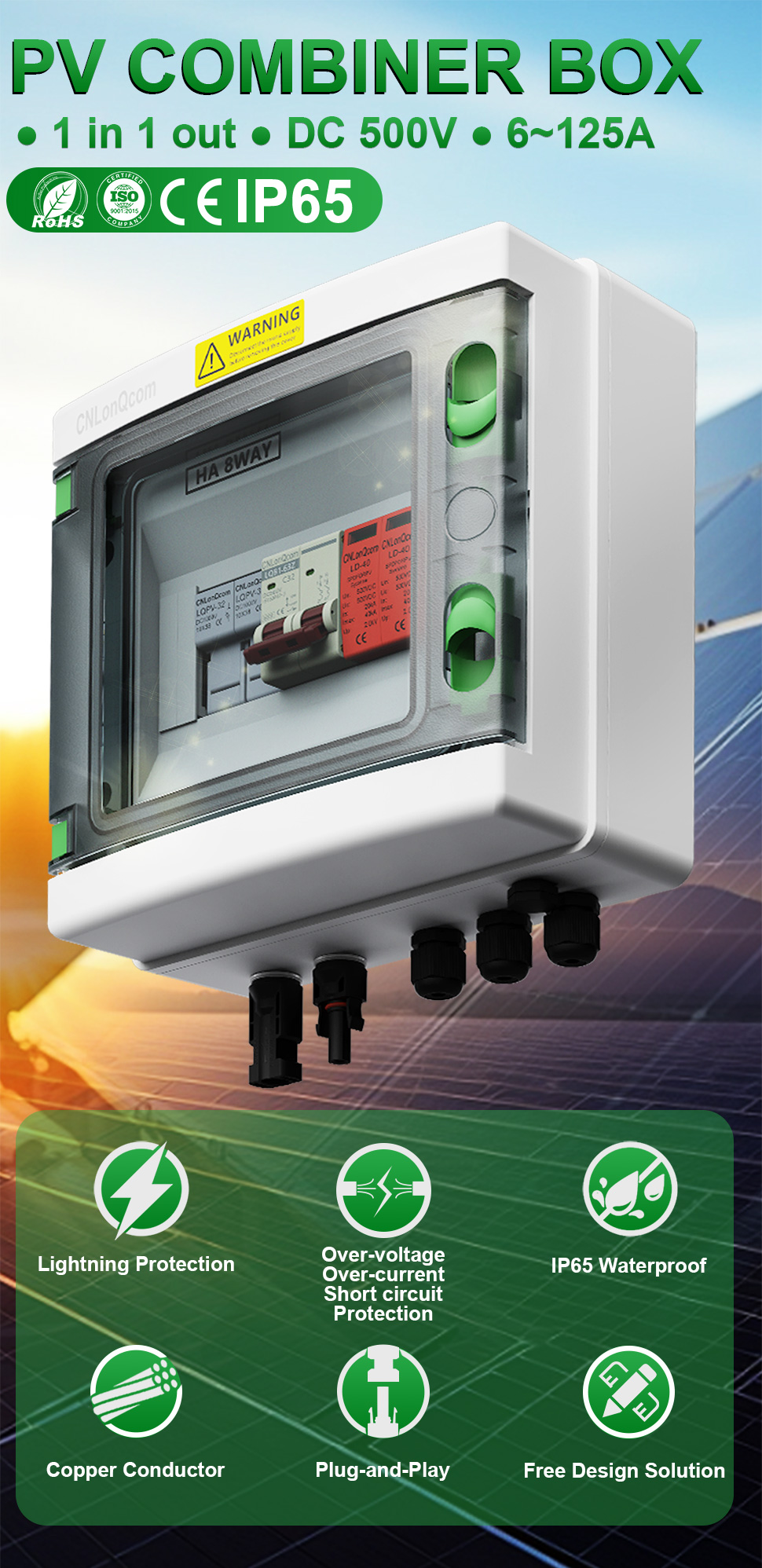

IP65
-
Bliksembeveiliging
-
Overspanning
Overstroom
Kortsluiting
Bescherming -
IP65 waterdicht
-
Koperen geleider
-
Plug-and-play
-
Gratis ontwerpoplossing

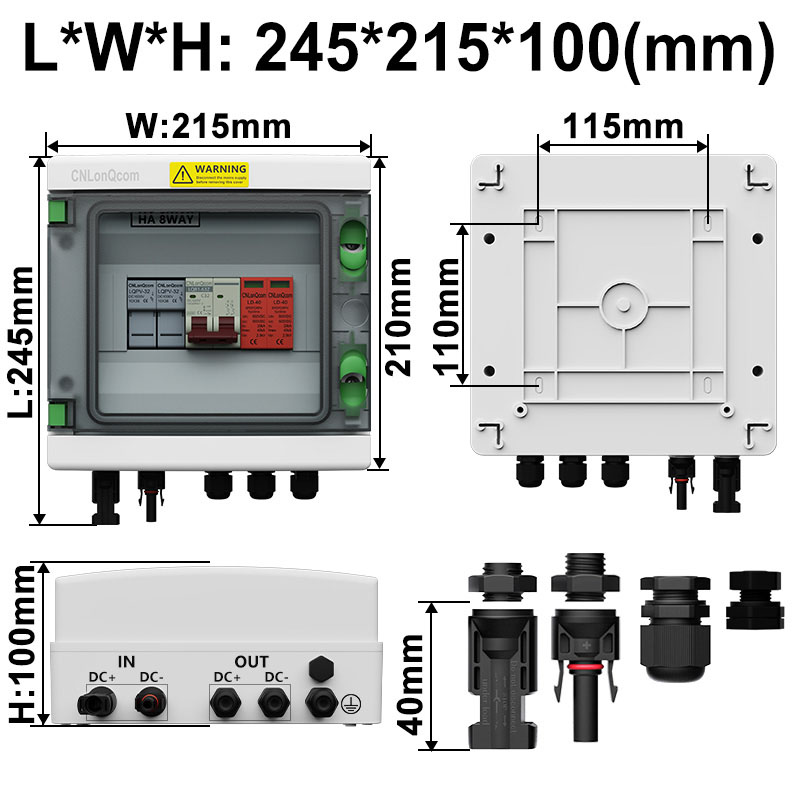

MAAT
L*W*H: 245*215*100 (mm)
Mechanisch opgewaardeerd het krimpen proces voor gemoedsrust
Tip:
Installatie van MC-4-connectoren zal vooraf geïnstalleerde kabels hebben,
PG -connectoren hebben geen
②Pre-verbonden kabel standaard volgens de nominale stroomdiameter
van 4 ~ 20 mm2wijzigen of volgens de eisen van de klant
Stevige verpakking
Garandeer vervanging van beschadigde goederen
1Product in de binnenkast
3 lagen verdikt kraftpapier
2Buitenkist
5-laags gegolfd extra hard
3Levering
Snelle verzending
| Model | Strijkers | Binnenkast (Pc's/cm) |
Buitenkist (cm) |
Qty (Pc's) |
G.W. (kgs) |
| Lonq-40.2-1 | 2in 1 -out | 1/26*10.8*12 | 57.5*27.5*49.5 | 20 | 21 |
Volledig gecertificeerd
Bronfabrikanten van merkmerken met hoge kwaliteit en lage prijs
-
ISO:20224Q20298ROS
-
MCB:Op221014.wlnco77
-
SPD:Op221014.wlnc076
-
DOOS:ZRC2312055XY-LVD-C1
-
SAMENSMELTEN:Op221014.wlnco75
-
Connector:SP1001GZ2204569
Tip: neem contact met ons op voor meer certificaten
Installeer ation en bedrading
Installatie
-
1. Perforatie
Gaten in de muur snijden met een oefening en het invoegen van uitbreidingsbuizen.
-
2. Wall -montage
Monteer de doos op de muur met schroeven door deze vier gaten.
1 op 1 uit bedrading
Productdetails

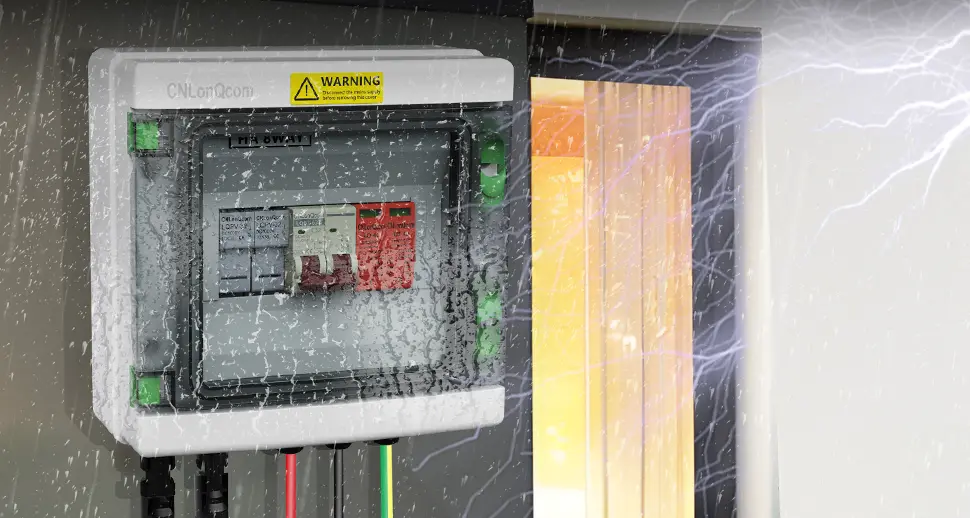

Waterdichte graad IP65
Na verschillende simulatie waterdichte tests,
Om ervoor te zorgen dat het product voldoet aan het IP65 van het voorschotniveau
-

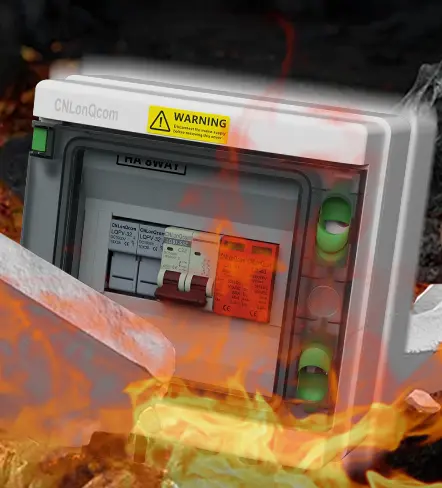

VLAM
AchterlijkNiet ontspannend
-
UV -resistent
PC+ABS -shellDe schaal is gemaakt van PC+ABS -materiaal,
Niet bang voor zonlicht. -
WEERSTAAN
Warmte en koudNormaal werk bij -25 ° C ~+60 ° C
-
WATERDICHT
ZeehondenTwee waterdichte afdichtingen binnenin
en buiten -
Plug-and-play
Uitgerust met PV- of PG -connectoren
Voor een snelle verbinding -

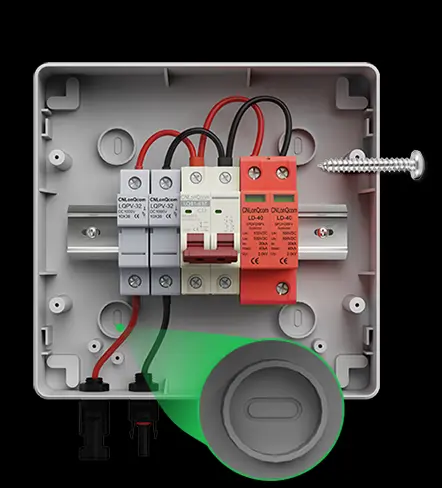

Muurmontage
Stevig gemonteerd op alle vier de hoeken,
Solid en niet eraf vallen
-

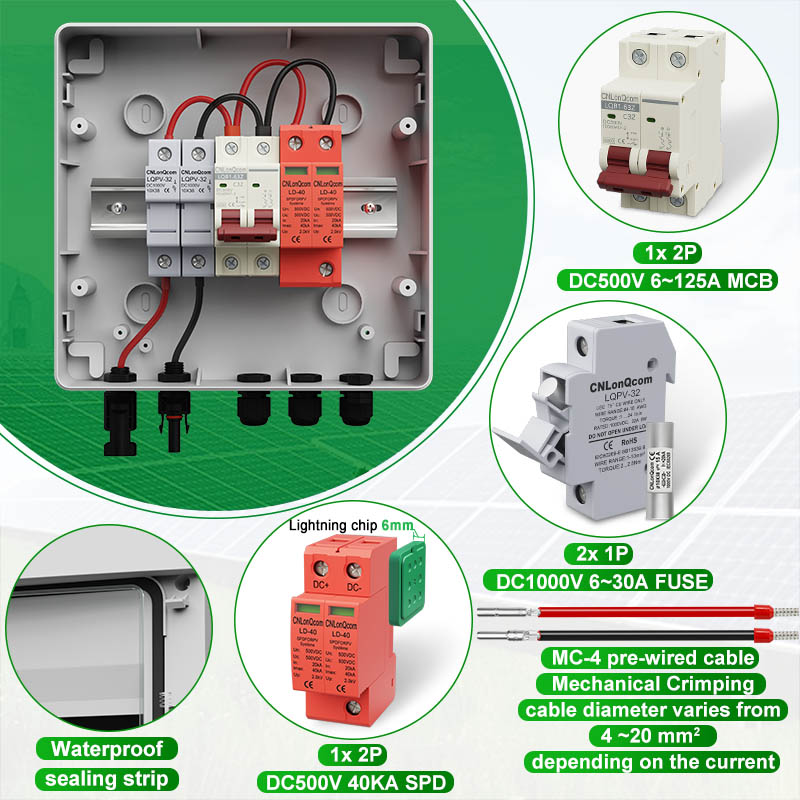

DC -stroomonderbreker
Nominale spanning DC 500V Nominale stroom 10 ~ 125A Pool 2P Standaard IEC 60947-2 Certificaten CE -
DC Surge Protector
Nominale spanning DC 500V Ontladingsstroom 20 / 40ka Pool 2P Standaard IEC 61643-31 Certificaten CE -
DC -zekering
Nominale spanning DC 1000V Nominale stroom 6-30A Zekeringgrootte 10*38 mm Standaard IEC 60269-6 Certificaten CE
Toepassingsscenairi10
Cnlonqcom's HA -serie Plastic PV Combiny Combiny Box 1 op 1 uit DC500V heeft een pc+abs waterdichte kast met afgesloten constructie,Bescherming van overbelasting, bescherming voor kortsluiting, bescherming tegen overspanning, stof, vocht en bliksembeveiliging.
De interne componenten van HA -serie Plastic PV Combiner Box 1 op 1 uit DC500V/600V/800V zijn2p MCB, 2p SPD en 2p zekering, die zijn gemaakt van PA Shell.
SPD -modules en zekering kernen kunnen snel worden vervangen zonder het deksel te verwijderen wanneer ze worden beschadigd.
CNLONQCOM's HA-serie Plastic PV Combiny Box 1 op 1 uit DC500V/600V/800V worden hoofdzakelijk gebruikt voor de bescherming van PV-systemen en worden vaak gebruikt in off-grid of raster-verbonden systemen. ZoalsPV -panelen, RV, Boat, Outdoor PV, Huishouden, enz.
PV Combiner Box 1 op 1 uit DC500V/600V/800Vbeschermt effectief omvormers en zonnepanelen tegen schade en stuurt vanuit brand.
